A. Fungsi Kemudi
Kemudi berfungsi untuk membelokkan roda-roda depan mobil sehingga arah jalan mobil sesuai dengan yang diinginkan pengemudi. Karena kemudi selalu digunakan maka kemudi harus dapat dicapai dengan mudah tanpa mengakibatkan kelelahan. Untuk itu kemudi harus ringan didalam menggerakkannya. Agar kemudi ringan untuk digerakkan maka perubahan dari arah gerak kemudi ke roda-roda depan diubah oleh roda kemudi.
B. Konstruksi Roda Gigi Kemudi
Macam-macam konstruksi roda gigi kemudi, yaitu:
a. Model Rack dan Pinion
b. Model Worm dan Sector
c. Model Peluru
d. Model Screw dan Nut
e. Model Screw pin
Pada roda gigi kemudi, gerak putar dari roda kemudi yang diteruskan ke batang kemudi diubah menjadi gerak mamanjang atau gerak lurus. Gerak lurus tersebut diteruskan ke roda-roda depan melalui sambungan-sambungan kemudi, sambungan kemudi ada 2 macam, yaitu:
1. Model aksel rigid
Model aksel rigid terdiri atas lengan pitman, tuas penyambung dan lengan knuckle.
2. Model suspensi bebas
Model suspensi bebas terdiri atas lengan knuckle, tuas penyambung, tabung penyetel, lengan idler dan lengan pitman.
v Mekanisme sistem kemudi rack dan pinion
v Mekanisme sistem kemudi jenis roda gigi cacing
v Bagian-bagian roda gigi kemudi rack dan pinion
v Bagian-bagian roda gigi kemudi jenis roda gigi cacing
v Roda gigi kemudi worm dan sector
v Bagian-bagian kemudi
Pemeriksaan, penyetelan dan perawatan:
1. Dongkrak bagian depan mobil dan pasang penyangga dibagian yang aman. Ganjal roda roda belakang.

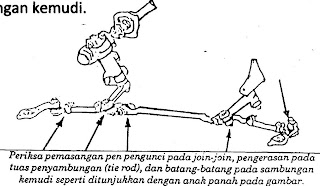

2. Periksa pemasangan pen pengunci pada joint, pengerasan klem tuas penyambung (tie rod), dan batang lainnya pada sambungan kemudi.

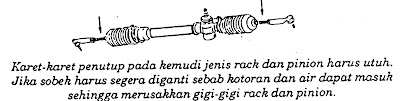

3. Karet penutup pada gigi kemudi jenis rack dan pinion jika rusak harus segera diganti untuk mencegah masuknya air dan kotoran yang dapat merusakkan gigi kemudi.
4. Beri pelumasan pada sambungan-sambungan kemudi yang dilengkapi dengan nipel sesuai ketentuan pada buku pedoman servisnya. Nipel yang tersumbat harus diganti.
5. Buka baut pada lubang pengisi pelumas.
6. Periksa batas permukaannya dengan batang pengukur. Jika terlalu rendah tambah dengan pelumas khusus untuk transmisi. Jika permukaan pelumas terlalu tinggi, maka kurangilah dengan menggunakan karet penghisap.
7. Periksa kebebasan kemudi dengan menggerakkan roda kemudi ke kiri dan kanan. Perhatikan saat lengan pitman mulai bergerak.
8. Setel dengan obeng baut penyetelnya sesuai dengan yang dikehendaki. Penyetelan dilakukan pada posisi roda depan lurus.
9. Setel posisi roda kemudi. Posisi roda kemudi yang tepat sesuai dengan tanda-tanda yang ada dan roda berada pada posisi lurus ke depan. Jika tidak, lepas roda kemudi dan pasang kembali dengan menempatkan alur-alur yang ada pada lubang roda kemudi.
10. Lepas poros utama (batang kemudi). Periksa hal-hal berikut:
· Keadaan poros utama. Mungkin bengkok.
· Kolom utama batang kemudi dari kemungkinan bengkok.
· Pelumasan yang diperlukan pada bagian poros utama dan kolom batang kemudi.
C. Penguat Kemudi
Untuk memperingan pengemudi dalam memutar roda kemudi sekarang ini banyak sekali mobil-mobil yang dilengkapi dengan penguat kemudi atau power steering. Penguat kemudi ada bermacam-macam, antara lain sistem hidrolik dan sistem elektronik. Penguat kemudi sistem hidrolik terdiri dari sebuah pompa minyak, beberapa saluran minyak, dan tabung penampung minyak. Disamping memperingan pengemudi, penguat kemudi tersebut menambah kenyamanan mengemudi karena kejutan-kejutan jalan, ketidakstabilan, getaran dan gangguan lainnya tidak akan sampai ke tangan pengemudi.
Kekurangan dari penguat kemudi sistem hidrolik ini adalah apabila motor tidak dihidupkan maka penguat kemudi tidak bekerja. Pada penguat kemudi sistem elektronik hal ini tidak terjadi karena penguat kemudi tidak terpengaruh oleh kerja motor. Penguat kemudi sistem elektronik tidak memanfaatkan tenaga motor untuk menggerakkan komponennya. Oleh karena itu penguat kemudi sistem elektronik tidak mengurangi daya motor sehingga juga akan menghemat pemakaian bahan bakar. Keuntungan lain dari penguat kemudi sistem elektronik adalah perawatannya lebih mudah karena tidak terjadi kebocoran minyak dan tidak memerlukan tali sabuk seperti pada penguat kemudi sistem hidrolik.
Pemeriksaan dan perawatan penguat kemudi hidrolik
1. Hidupkan motor dan kemudian putar roda kemudi ke kiri dan ke kanan beberapa kali. Matikan motor dan periksa ketinggian minyak penguat kemudi. Kalau ketinggiannya berkurang maka tambahkan minyak sampai batas maksimumnya.
2. Bersihkan semua rembesan saluran minyaknya dan periksalah apakah ada tetesan atau rembesan minyak dari saluran-saluran minyak, sambungan dan tabung penampung minyak.
3. Hidupkan lagi motor, putar roda kemudi ke kiri dan ke kanan kemudian matikan motor.
4. Periksa sekali lagi apakah terdapat kebocoran pada saluran dan tabung penampung minyak. Bila terdapat kebocoran maka segera perbaiki atau ganti komponennya dengan yang baru.
